Blok 20kV, tip: PB24-TMVV

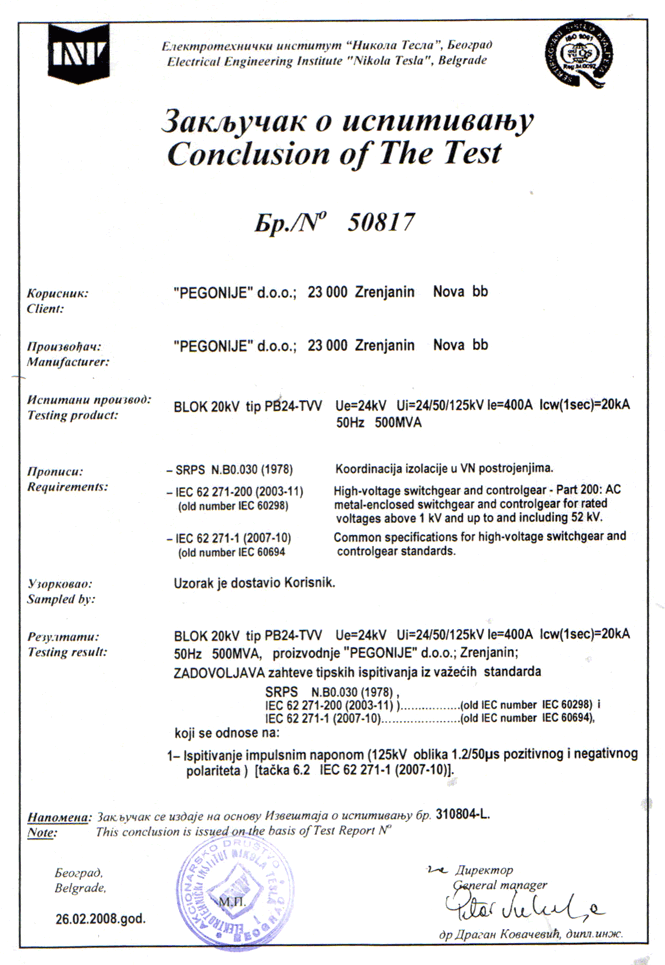

Za blok 20kV sa rastavnim sklopkama TKL EMO Ohrid, posedujemo tipski atest.
Blok 20kV se prema zahtevu kupca sastavlja iz sledećih ćelija: vodne ćelije, merne ćelije i trafo ćelije.
Ćelije su za unutrašnju montažu, izrađene od dva puta dekapiranog lima i zaštićene elektrostatičkim prahom.
Sa prednje strane su zatvorene sa dvoje vrata. Donja vrata su sa zastakljenim otvorom za kontrolu ugrađene opreme. Gornji poklopac se otvara u slučaju pojave nadpritiska u ćeliji, čime se sprečava štetno delovanje nadpritiska na opremu i osoblje u TS.
Bočne pregrade su izrađene od samogasivog izolacionog materijala. U gornjem delu istih nalazi se provodna ploča za prolaz bakarnih sabirnica.
Sabirnice su okruglog poprečnog preseka 200mm2, prečnika 16mm, presvučene izolacionim bužirom.
| Tehnički podaci | |||
|---|---|---|---|
| Nazivni napon | Un | 20 | kV |
| Nazivni napon izolacije | Un | 24 | kV |
| Nazivna struja sabirnica | In | 400 | A |
| Nazivna snaga kratkog spoja | Pk | 500 | MVA |
| Nazivna kratkotrajno podnosiva struja 1sec. | Ith | 14,5 | kA |
| Nazivna kratkotrajno podnosiva maksimalna struja | Imax | 36 | kA |
| Stepen zaštite | IP 21 | ||
| Širina ćelije | 750 | mm | |
| Dubina ćelije | 730 | mm | |
| Visina ćelije | 1895 | mm | |
Jednopolna šema

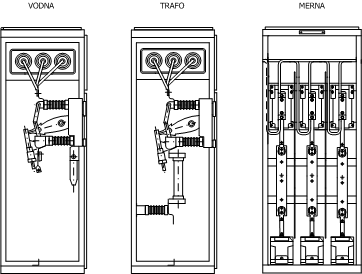

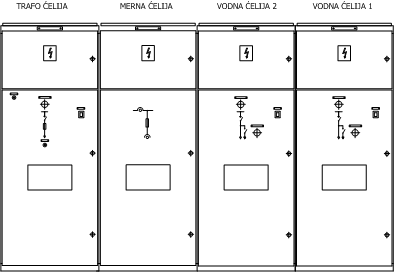

Izgledi
