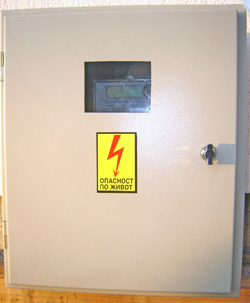

Merni orman
Merni orman je izrađen od dva puta dekapiranog lima, zaštićenog protiv korozije elektrostatičkim prahom.
Namenjen je za trofazno trosistemsko i trofazno dvosistemsko merenje utrošene električne energije na srednjem i niskom naponu.

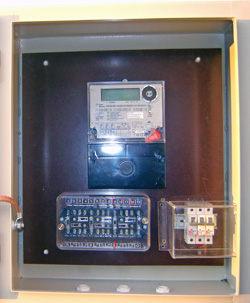

U orman je ugrađeno višefunkcijsko digitalno brojilo sa sledećim funkcijama:
- aktivno brojilo klase 1 sa dve tarife
- pokazivač maksimuma srednje 15-minutne snage
- reaktivno brojilo klase 3 sa dve tarife
- uklopni časovnik ili MTK uređaj
Veze između mernih transformatora i brojila su izvedene kablovima preko merne priključne kutije MPK 13.
Jednopolna šema

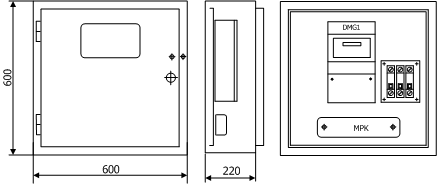

Izgledi
