Xiria razvodno postrojenje do 24kV
Firma Pegonije d.o.o. je autorizovani sistem integrator za Xiria razvodna postrojenja proizvođača Eaton Holec.

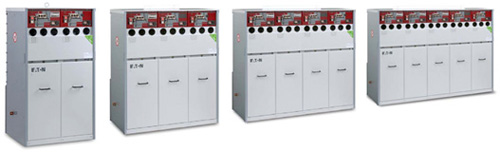

Xiria je nova generacija Ring Main Unit-a (RMU), proizvodnje Eaton Holec. Xiria postrojenja se mogu koristiti u distributivnim i industrijskim trafostanicama. Pogodna su za aplikacije do 24kV. Isporučuju se u izvedbi dva, tri, četiri i pet panela.
Na raspolaganju su paneli u dve verzije:
- polje sa vakumskim rastavljačem za kablovske ćelije,
- polje sa vakumskim prekidačem za zaštitu transformatora i kablovskih vodova.
Umesto zaštite sa visokoučinskim osiguračima primenjena je zaštita elektronskim zaštitnim releom, što omogućava veoma jednostavno prilagođenje automatizovanim distributivnim mrežama.
Svi primarni delovi pod naponom i rasklopni mehanizmi su smešteni u potpuno zaptivenom kućištu. Xiria je napravljena isključivo od materijala koji su ekološki bezbedni po okruženje. Medij za izolaciju je čist, suvi vazduh dok je medij za prekidanje vakuum.
Prekidački mehanizam je posebno prilagođen uklapanju/isklapanju i nakon dugog perioda neaktivnosti. Xiria je opremljena prozorčićima za vizuelnu kontrolu rastavljenog stanja prekidačkog mehanizma između kabla i sabirničkog sistema. Xiria sistem ne zahteva nikakvo održavanje.
Gas SF6 (sumporheksafluorid) se ne koristi, pa su Xiria postrojenja laka za instalaciju, održavanje i ekološki bezbedna.
Detaljnije podatke možete naći u Xiria brošuri.
| Tehnički podaci | |||
|---|---|---|---|
| Opšti podaci | |||
| Nazivni napon | kV | 12 | 24 |
| Podnosivi kratkotrajni udarni napon | kV | 75/95 | 125 |
| Podnosivi napon industrijske frekvencije | kV | 28 | 50 |
| Nazivna frekvencija | Hz | 50/60 | 50/60 |
| Otpornost na kratki spoj | kA-s | 20-1 | 16-1 |
| Sabirnički sistem | |||
| Nazivna struja | A | 630 | 630 |
| Nazivna kratkotrajna podnosiva struja | kA-s | 20-3 | 16-3 |
| Nazivna vršna podnosiva struja | kA | 50 | 40 |
| Prekidač | |||
| Nazivna struja | A | 200/500 | 200/500 |
| Nazivna struja prekidanja | kA | 20 | 16 |
| Nazivna struja uklapanja pri kratkom spoju | kA | 50 | 40 |
| Nazivna kratkotrajna podnosiva struja | kA-s | 20-3 | 16-3 |
| Teretna sklopka (sklopka rastavljač) | |||
| Nazivna struja | A | 630 | 630 |
| Nazivna struja prekidanja pri cosFi 0,7 A | A | 630 | 630 |
| Nazivna struja uklapanja pri kratkom spoju | kA | 50 | 40 |
| Nazivna kratkotrajna podnosiva struja | kA-s | 20-3 | 16-3 |

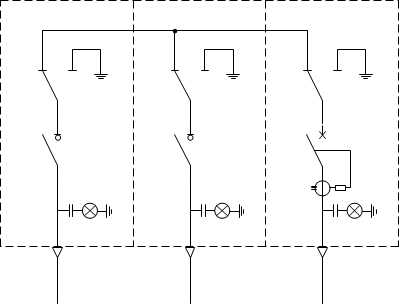

Jednopolna šema

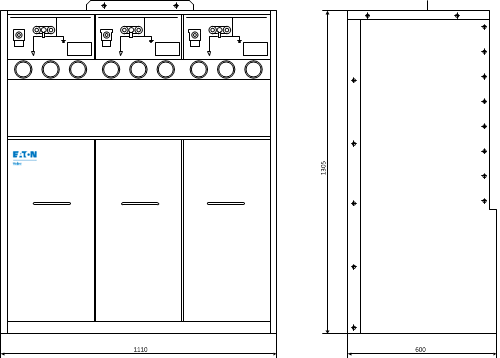

Izgledi
