Blok 0,4kV; tip: PB04-DR
Blok 0,4kV sastavljen je od dovodnog i razvodnog polja.
Polja su za unutrašnju montažu, izrađena od dva puta dekapiranog lima i zaštićena elektrostatičkim prahom.
Dovodno polje služi za priključak Bloka 0,4 kV na energetski transformator.
U svakoj fazi se nalaze strujni transformatori i bimetalni ampermetri.
Za merenje napona predviđen je voltmetar sa sedmopoložajnom preklopkom.
U dovodno polje ugrađen je prekidač ili sklopka 1250A za ET 630kVA ili 1600A za ET 1000kVA.
Razvodno polje služi za razvod električne energije do potrošača.
U razvodno polje ugrađeno je osam tropolnih osiguračkih letvi-sklopki 400A, za osam NN izvoda.
| Tehnički podaci | |||
|---|---|---|---|
| Nazivni napon | Un | 400/230 | V |
| Nazivni napon izolacije | Un | 660 | V |
| Nazivna struja sabirnica | In | 1250 1600 |
A |
| Nazivna snaga kratkog spoja | Pk | 18 | MVA |
| Nazivna kratkotrajno podnosiva struja 1sec. | Ith | 26 | kA |
| Nazivna kratkotrajno podnosiva maksimalna struja | Imax | 55 | kA |
| Stepen zaštite | IP 2X | ||
| Širina ćelije | 1050 | mm | |
| Dubina ćelije | 500 | mm | |
| Visina ćelije | 1800 | mm | |

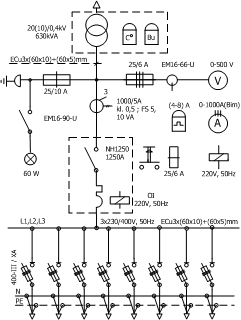

Jednopolna šema

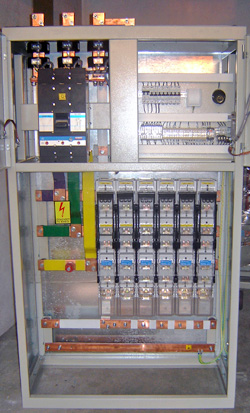

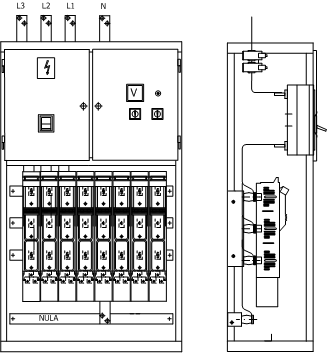

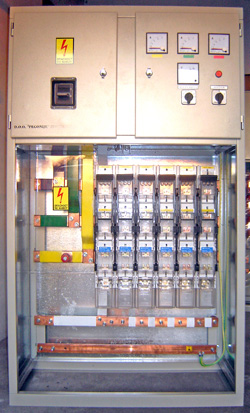

Izgledi
