Merno polje 12-24kV proizvodnje Pegonije d.o.o. za razvodno postrojenje Xiria

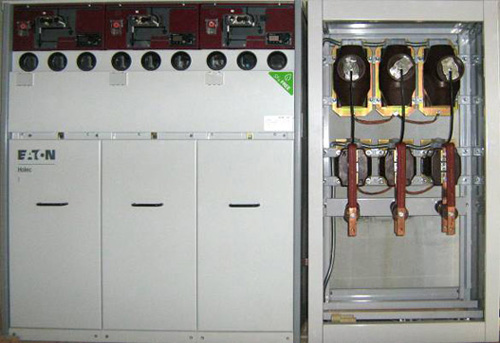

Merno polje 12-24 kV za SN razvodno postrojenje Xiria je dimenzionisano u skladu sa samim postrojenjem, kako po dimenzijama tako i po karakteristikama. Polje je za unutrašnju montažu, izrađeno od dva puta dekapiranog lima debljine 2mm i zaštićeno elektrostatičkim prahom. Sa prednje strane je zatvoreno vratima. Ugrađeni su strujni i naponski merni transformatori 12kV (24kV). Omogućen je lak pristup sekundarnim priključcima mernih transformatora. Sekundarno ožičenje mernih transformatora je izvedeno na redne stezaljke u donjem delu postrojenja. Merno polje se postavlja neposredno pored Xiria razvodnog postrojenja i povezuje se kablovskim vezama na isto. Zaštita mernog polja je ostvarena na samom vakuumskom prekidaču. U slučaju potreba za servisiranjem (promena mernih transformatora), isključenjem vakuumskog prekidača merno polje se dovodi u beznaponsko stanje i omogućava serviserima da rade u bezbednom okruženju.
Detaljnije podatke o mernom polju 12kV možete naći u Uputstvu za rukovanje.

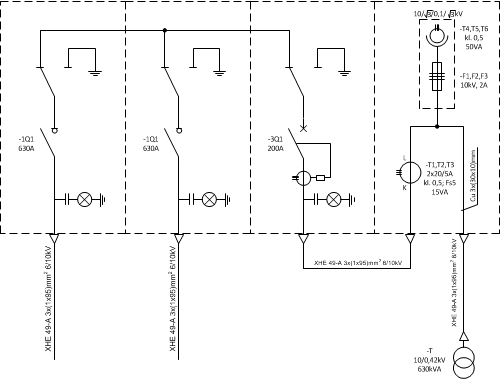

Jednopolna šema

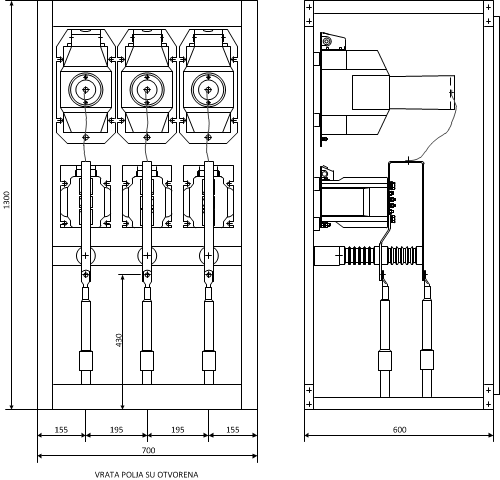

Izgledi
