NN polja 0,4kV; tip: PP04-D(R,K)
Polja su izrađena od međusobno zavarenih limenih profila i limenih obloga. Sa prednje strane su zatvorena vratima sa bravom.
Zaštićena su od korozije elektrostatičkim prahom.

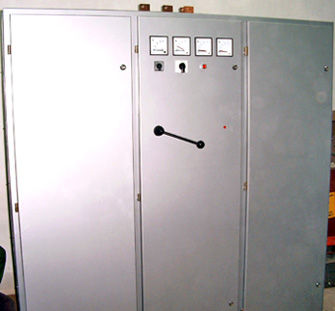

Dovodno polje, tip: PP04-D
Dovodno polje služi za priključak rasklopnog postrojenja 0,4 kV na energetski transformator.
U svakoj fazi nalaze se strujni transformatori i bimetalni ampermetri.
Za merenje napona predviđen je voltmetar sa sedmopoložajnom preklopkom. Moguće je meriti tri fazna i tri međufazna napona.
Ugrađen je prekidač DV1250 za ET 630kVA ili DV1600 za ET 1000kVA.
Razvodno polje, tip: PP04-R
Razvodno polje služi za razvod električne energije do potrošača.
U razvodno polje ugrađeno je osam tropolnih osiguračkih letvi-sklopki 400A, za osam NN izvoda.

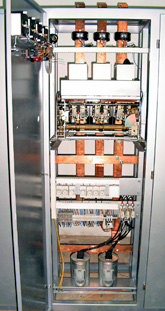

Polje kompenzacije, tip: PP04-K
Koristi se za kompenzaciju reaktivne el. energije elektromotornih pogona i pogona sa ostalim induktivnim potrošačima. Ugradnjom polja kompenzacije sa odgovarajućim brojem i snagom kondenzatorskih baterija drastično se smanjuju troškovi plaćanja reaktivne el. energije.
Primenjuje se grupna kompenzacija sa automatskim upravljanjem.
| Tehnički podaci | |||
|---|---|---|---|
| Nazivni napon | Un | 400/230 | V |
| Nazivni napon izolacije | Un | 660 | V |
| Nazivna struja sabirnica | In | 1250 1600 |
A |
| Nazivna snaga kratkog spoja | Pk | 18 | MVA |
| Nazivna kratkotrajno podnosiva struja 1sec. | Ith | 26 | kA |
| Nazivna kratkotrajno podnosiva maksimalna struja | Imax | 55 | kA |
| Stepen zaštite | IP 21 | ||
| Širina ćelije | 375 | mm | |
| Dubina ćelije | 950 | mm | |
| Visina ćelije | 1650 | mm | |

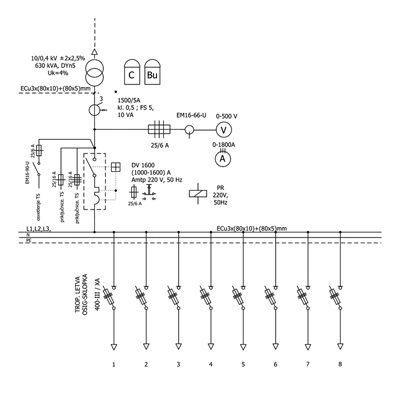

Jednopolna šema

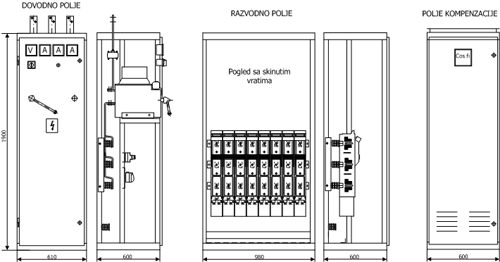

Izgledi
