Kontejnerski tip postrojenja, napona 6kV,
za rad u rudarstvu
Razvodno postrojenje 6kV je smešteno u kontejner, koji je dovoljno čvrst da izdrži vibracije i dovoljno snažan da ga je moguće dizalicom zajedno sa opremom premestiti. Manipulacija opremom vrši se unutar kontejnera. Razvodno postrojenje 6kV čine dovodna ćelija, odvodna ćelija, merna ćelija, trafo ćelija i dve motorne ćelije.
Ćelije su za unutrašnju montažu, izrađene od dva puta dekapiranog lima i zaštićene elektrostatičkim prahom. Sa prednje strane zatvorene su vratima sa zastakljenim otvorom za kontrolu opreme. Na gornjem delu ćelije nalazi se NN ormarić za smeštaj sekundarne opreme.
Ugrađena je oprema prema jednopolnoj šemi.
Iz dve motorne ćelije napajaju se 4 motora napona 6kV i snage 315kW. Upravljanje motorima je kontaktorima napona 6kV, a zaštita je obezbeđena preko moderne mikroprocesorske zaštite proizvođača ABB.
| Tehnički podaci | |||
|---|---|---|---|
| Nazivni napon | Un | 6 | kV |
| Nazivni napon izolacije | Un | 7,2 | kV |
| Nazivna struja sabirnica | In | 630 | A |
| Nazivna snaga kratkog spoja | Pk | 200 | MVA |
| Nazivna kratkotrajno podnosiva struja 1sec. | Ith | 20 | kA |
| Nazivna kratkotrajno podnosiva maksimalna struja | Imax | 50 | kA |
| Stepen zaštite | IP 41 | ||

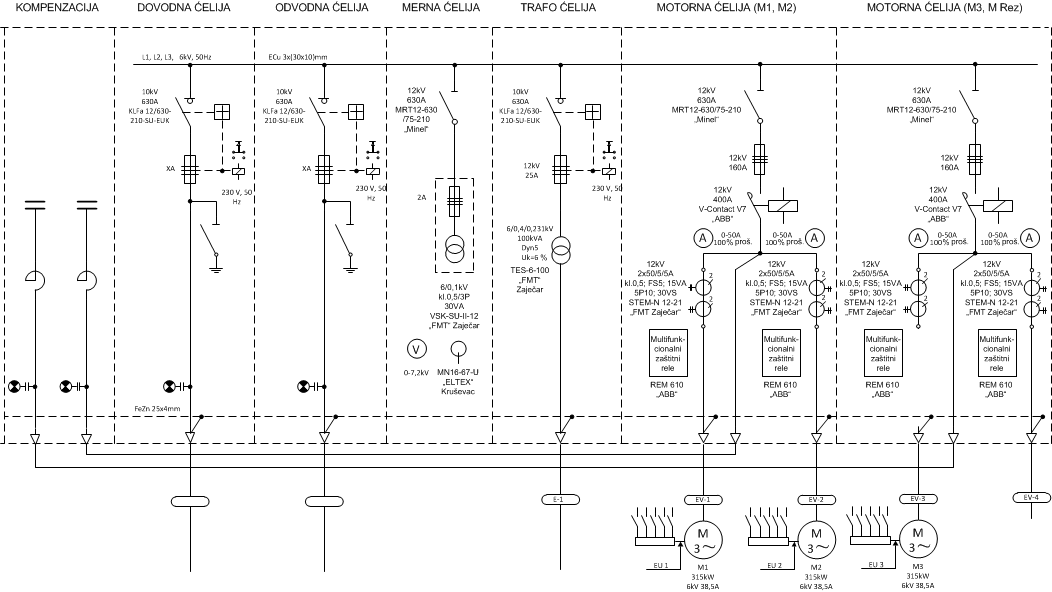

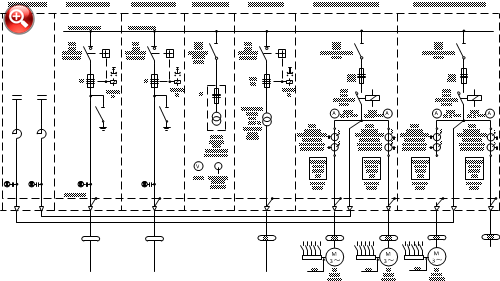

Jednopolna šema

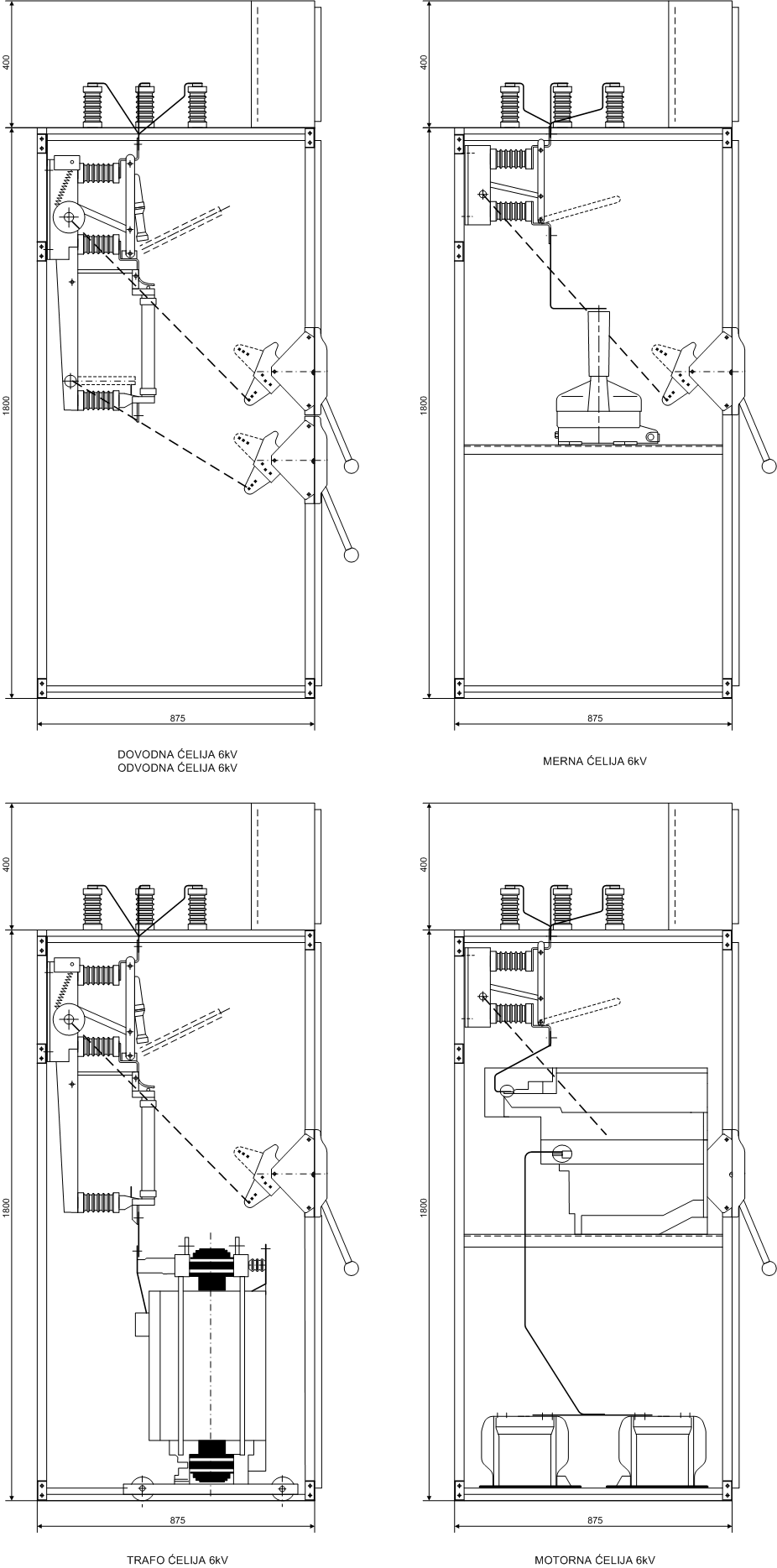

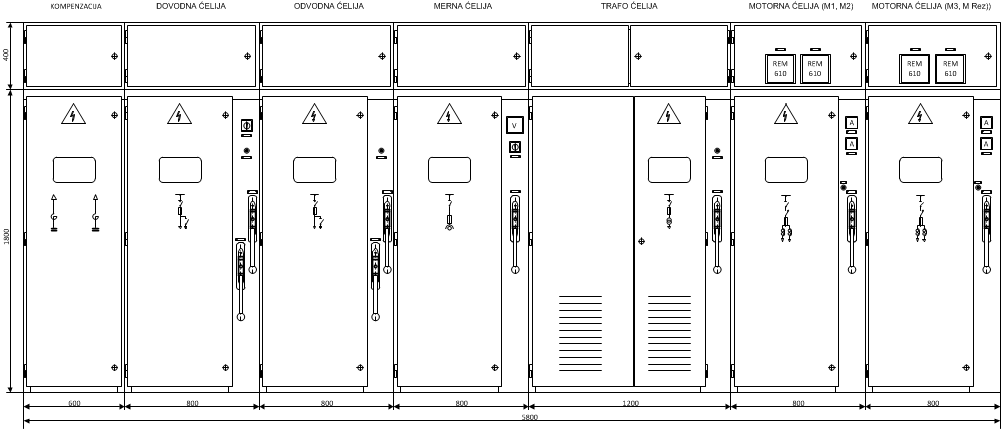

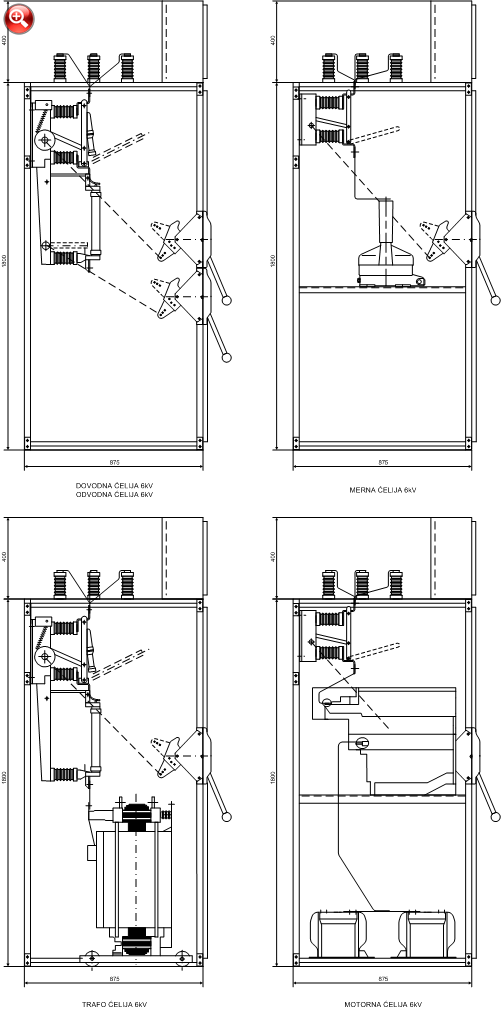

Izgledi
