SN ćelije 20kV, tip: PSRC24-V(T)
SN ćelije 20kV tipa PSRC24-V(T) opremljene su sklopka rastavljačima, izolovanim SF6 gasom, 24kV, 630A (ABB ili VEI Italija). Sklopka rastavljač ima tri standardna položaja:
- zatvoren
- otvoren
- uzemljen
Vodna ćelija, tip: PSRC24-V
Vodna ćelija opremljena je sklopka rastavljačem izolovanim SF6 gasom, sa pogonskim mehanizmom sa tri položaja. Sklopka može biti samo u jednom od tri položaja čime je sprečena mogućnost pogrešne manipulacije.
Pristup kablovskom odeljku ćelije moguć je samo ako je sklopka u uzemljenom položaju.
Postoji indikator položaja sklopke rastavljača. Otvoreni i uzemljeni položaj sklopke rastavljača su vidljivi kroz prozor za nadzor, koji se nalazi iza vrata NN odeljka.
Pregled kablovskih veza se vrši kroz zastakljeni otvor na prednjim vratima ćelije.
Trafo ćelija, tip: PSRC24-T
Trafo ćelija opremljena je sklopka rastavljačem izolovanim SF6 gasom sa osiguračima, sa zemljospojnikom tipa EF za uzemljenje izlaznih krajeva osigurača i pogonskim mehanizmom sa tri položaja. Sklopka može biti samo u jednom od tri položaja čime je sprečena mogućnost pogrešne manipulacije.
Pristup kablovskom odeljku ćelije moguć je samo ako je sklopka u uzemljenom položaju.
Postoji indikator položaja sklopke rastavljača. Otvoreni i uzemljeni položaj sklopke rastavljača su vidljivi kroz prozor za nadzor, koji se nalazi iza vrata NN odeljka.
Pregled kablovskih veza se vrši kroz zastakljeni otvor na prednjim vratima ćelije.
| Tehnički podaci | |||
|---|---|---|---|
| Nazivni napon | Un | 20 | kV |
| Nazivni napon izolacije | Un | 24 | kV |
| Nazivna struja sabirnica | In | 630 | A |
| Maksimalna nazivna struja osigurača | 80 | A | |
| Nazivna kratkotrajno podnosiva struja 3sec. | Ith | 20 | kA |
| Nazivna kratkotrajno podnosiva maksimalna struja | Imax | 50 | kA |
| Stepen zaštite | IP 3X | ||
| Širina ćelije | 375 | mm | |
| Dubina ćelije | 950 | mm | |
| Visina ćelije | 1650 | mm | |

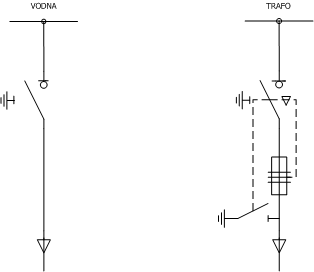

Jednopolna šema

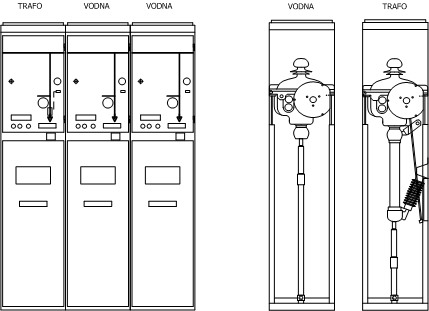

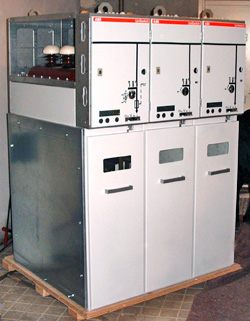

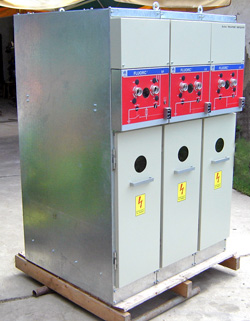

Izgledi
